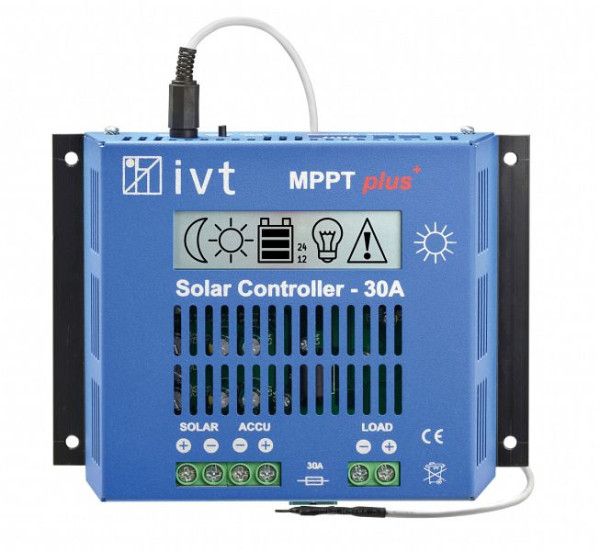

IVT MPPTplus⁺ Solar-Controller 12 V/24 V, 30 A, 200037
Technische gegevens:
- Akkusystemspannung: 12 V / 24 V
- Unterstützte Akku-Typen: Blei-Säure, Blei-Gel, Blei-AGM, LiFePO4
- Art der Laderegelung: MPPT
- Max. Modulleistung: 360 W / 720 W
- Max. Modulspannung: 70 V
- Max. Modul-/Ladestrom: 30 A
- Max. Laststrom: 20 A
- Eigenstromverbrauch, aktiv: 50 mA
- Eigenstromverbrauch, standby: < 10 mA
- Sicherung: 30 A
- Verpolungsschutz Akkueingang: ja
- Verpolungsschutz Solareingang: ja
- Übertemperaturabschaltung: ja (> 85 °C)
- Temperaturfühler: ja (extern) 1 m
- Betriebstemperaturbereich: -20 °C bis +60 °C
- Max. Effizienz: 97 %
- Gemeinsames Masse Potential (Minuspol): ja
- Schaltbarer Lastausgang: ja
- Fernbedienbar 1): ja
- Anzeige: LCD-Display
- Gehäuse: Metall
- Abmessungen (L x B x H): 190 x 142 x 55 mm
- Gewicht: 950 g
- Ladeschlussspannung, Blei-Säure, Blei-Gel: 14,1 V / 28,2 V
- Ladeschlussspannung, Blei-AGM: 14,7 V / 29,4 V
- Ladeschlussspannung, LiFePO4: 14,6 V / 29,2 V
- Erhaltungsladung:, alle Akku-Typen: 13,8 V / 27,6 V
- Temperaturkompensation, minimal 1): 25 mV/K / 50 mV/K
- Temperaturkompensation, mittel 1): 30 mV/K / 60 mV/K
- Temperaturkompensation, maximal 1): 35 mV/K / 70 mV/K
- Abschaltspannung, Werkseinstellung: 10,5 V / 21 V
- Abschaltspannung, einstellbarer Bereich: 1): 10 V bis 12 V / 20 V bis 24 V
- Rücksetzspannung: 12,5 V / 25 V
- 1) Nur mit optionaler Fernbedienungen (FB-04, FB-05 oder Webbox) möglich.
Ladeparameter
Tiefentladeschutz Lastausgang
IVT MPPTplus⁺ Solar-Controller 12 V/24 V, 30 A, 200037, 4030072200363 Hochentwickelte... meer
IVT MPPTplus⁺ Solar-Controller 12 V/24 V, 30 A, 200037, 4030072200363
Hochentwickelte Solar-Laderegler der neuesten Generation
Die MPPTplus+ Solar-Controller-Serie besteht aus hochentwickelten Solar-Ladereglern der neuesten Generation. Dank mikroprozessorgesteuerter Ladung und MPPT-Laderegelung sind sie für alle gängigen Modultechnologien einsetzbar.
Aufgrund der MPPT-Funktion (Maximum Power Point Tracker) ist immer die effektivste Nutzung der Solarleistung aus den Solarmodulen gegeben. Der hohe Wirkungsgrad (max. 97 %) und die deutlich kürzeren Batterie-Ladezeiten ermöglichen die bestmögliche Leistungsausnutzung Ihrer Solaranlage.
Einsatzempfehlungen:
MPPTplus+ Solar-Controller sind optimal für Solaranlagen geeignet, bei welchen die Modulspannung deutlich höher als die Batteriespannung liegt. Durch den Einsatz eines MPPTplus+ Solar-Controllers können bis zu 30 % der Solarpanelfläche eingespart werden, um eine vergleichbare Leistungsausbeute gegenüber herkömmlichen Solar-Ladereglern zu erreichen.
Gerade in nördlichen Breiten, wo trotz Sonnenbestrahlung die Temperatur des Solarmoduls niedrig bleibt, holen die MPPTplus+ Solar-Controller ein Optimum an Leistung aus Ihrer Solaranlage heraus.
Die wichtigsten Merkmale und Features:
MPPT - Ladeverfahren: hocheffizient, schnell, batterieschonend
Maximum Power Point Tracker (MPPT)
Der effizienteste Arbeitspunkt der Solarmodule (MPPT) verändert sich durch verschiedene Einflüsse wie Temperatur, Bestrahlungsstärke und den Typ der Solarzellen. Hinter der MPPT-Regelung verbirgt sich eine Technik, die kontinuierlich die maximale Leistungsausbeute der Solar-Module ermittelt und nutzt. Der Spannungsüberschuss aus den Solar-Modulen wird dabei in einen höheren Ladestrom umgewandelt. Dieser höhere Ladestrom sorgt dafür, dass die Batterieladezeit verkürzt wird.
Automatische Erkennung der Systemspannung
Die MPPTplus+ Solar-Controller sind für den Betrieb in 12 V- und 24 V-Solar-Systemen geeignet. Sie erkennen selbständig, ob ein 12 V- bzw. 24 V-System angeschlossen ist. Über den DIP-Schalter besteht die Möglichkeit die Systemspannung manuell einzustellen.
Auswahl des Akku-Typs per DIP-Schalter
Die Solar-Controller sind perfekt ausgelegt für alle Blei-Akku-Typen (Blei-Säure, Blei-Gel, AGM) und LiFePO4-Akkus. Eine optimale Abstimmung des Ladeverhaltens auf die verschiedenen Akku-Typen wird durch den DIP-Schalter ermöglicht.
Automatische Temperaturkompensation
Beim Ladevorgang wird über den externen Temperatursensor die Temperatur gemessen und dadurch die Ladeschlussspannung dynamisch an die Temperaturbedingungen angepasst. Bei hohen Temperaturen wird die Ladeschlussspannung herabgesetzt - eine Überladung und unnötige Gasung werden vermieden. Bei niedrigen Temperaturen wird die Ladeschlussspannung erhöht, die Batterien können optimal nachgeladen werden.
Stromsparend: Zuschaltbare Standby-Funktion
Per DIP-Schalter kann die Standby-Funktion aktiviert bzw. deaktiviert werden.
Bei unzureichender Solarspannung wird der Solar-Laderegler in den Standby-Modus (wenn aktiviert) versetzt. Der Eigenverbrauch des MPPTplus+ Ladereglers wird somit um bis zu 80 % reduziert, die angeschlossene Batterie geschont und eine unnötige Entladung vermieden. Sobald ausreichend Solarspannung anliegt, kehrt der Solar-Laderegler automatisch aus dem Standby-Modus zurück.
Schaltbarer Lastausgang
Solar-Controller der MPPTplus+ Serie verfügen serienmäßig zusätzlich über einen schaltbaren Lastausgang. Dieser ist manuell per Drucktaster ein- bzw. ausschaltbar.
Mehrstufige Ladetechnologie - Abgestimmt auf den Akku-Typ
Das Ladeverfahren ist perfekt auf den ausgewählten Akku-Typ abgestimmt. Je nach Akku-Typ erfolgt die Ladung in einem zweistufigen bzw. dreistufigen Verfahren.
Equalisationsladung für optimale Akkupflege
Zur professionellen Akkupflege bietet der MPPTplus+ Solar-Controller für Blei-Akkus die Zusatzfunktion „Equalisationsladung“. Diese kann über den DIP-Schalter aktiviert werden. In diesem Modus wird für 60 Min. mit erhöhter Ladeschlussspannung geladen. Vorhandene Sulfatschichten im Akku werden abgebaut und die Lebendsauer des Akkus deutlich erhöht.
Equalisationsladung
Gut gepflegte Nass- bzw. Säurebatterien haben eine deutlich längere Lebensdauer. Bei längeren Standzeiten ohne Stromentnahme oder bei tiefentladenen Akkus empfehlen wir eine Nutzung der Funktion „Equalisationsladung“, um evtl. vorhandene, schädliche Sulfatschichten möglichst frühzeitig und vollständig zu lösen.
Steuerung und Überwachung per Fernbedienung oder Webbox-LCD
Die Solar-Controller der MPPTplus+ Serie sind optimal auf die IVT Wechselrichter der DSW-Serie abgestimmt.
Mithilfe des original IVT-Zubehörs - Fernbedienung (FB-04: kabelgebunden, FB-05: Funkversion) oder der Webbox-LCD (Computernetzwerk) - lassen sich bis zu 4 Geräte (DSW-Wechselrichter und MPPTplus+ Solar-Controller) individuell steuern und überwachen.
Individuelle Konfiguration und Auswertung des Solar-Controllers MPPTplus+
Mittels der Fernbedienungen bzw. der Webbox-LCD können Sie die Ladeschlussspannung, den Tiefentladeschutz und die Temperaturkompensation einstellen sowie die Solarleistung auswerten und überwachen. Der Ladestrom kann begrenzt werden, was vor allem beim Laden kleinerer Akkus von Bedeutung ist. Zudem lassen sich die Betriebszeiten des Lastausgangs programmieren.
Übersichtliches LCD-Display mit Grafiksymbolen
Mithilfe von eindeutigen Grafiksymbolen informiert das gut lesbare und klar strukturierte LCD-Display den Benutzer umfassend über den aktuellen Betriebszustand des Systems.
Über den Mikroprozessor werden alle wichtigen Schutzfunktionen, wie Überladung, Tiefentladeschutz und Übertemperaturschutz, vollautomatisch gesteuert.
Schutz vor Überladung
Sobald die Ladeschlussspannung erreicht ist, schaltet der Solar-Laderegler den Ladestrom ab. Ein Überladen und eine Schädigung der Solarbatterie wird so verhindert.
Schutz vor Tiefentladung mit automatischer Lastabschaltung bzw. Lastzuschaltung
Der Tiefentladeschutz bewirkt, dass der Solar-Controller den Lastausgang automatisch abschaltet, wenn die Batteriespannung unter die Mindestspannung sinkt. Sobald die Batterie nachgeladen wurde und die Batteriespannung über die Rücksetzspannung steigt, schaltet der Solar-Laderegler den Lastausgang automatisch wieder zu.
Schutz vor Überhitzung
Die MPPTplus+ Solar-Laderegler sind gegen Überhitzung geschützt. Ein eingebauter Temperatursensor sorgt dafür, dass bei zu starker Erwärmung (> 85 °C) der Laderegler automatisch abgeschaltet wird. Sobald sich der Laderegler abgekühlt hat, schaltet er sich automatisch wieder ein.
Schutz vor Kurzschluss und Verpolung
Die Regler sind je nach Ausführung mit einer 10 A, 20 A oder 30 A Flachsicherung gegen Kurzschluss abgesichert sowie gegen Verpolung geschützt.
Rückstromsperre
Alle IVT Solar-Laderegler sind serienmäßig mit einer Rückstromsperre ausgestattet. Bei zu geringer Solarleistung, z.B. in der Dämmerung oder nachts, verhindert die Rückstromsperre die Rückentladung der Batterie über das Solarmodul.
3 Jahre Hersteller-Garantie
IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern.
Lieferumfang
Hochentwickelte Solar-Laderegler der neuesten Generation
Die MPPTplus+ Solar-Controller-Serie besteht aus hochentwickelten Solar-Ladereglern der neuesten Generation. Dank mikroprozessorgesteuerter Ladung und MPPT-Laderegelung sind sie für alle gängigen Modultechnologien einsetzbar.
Aufgrund der MPPT-Funktion (Maximum Power Point Tracker) ist immer die effektivste Nutzung der Solarleistung aus den Solarmodulen gegeben. Der hohe Wirkungsgrad (max. 97 %) und die deutlich kürzeren Batterie-Ladezeiten ermöglichen die bestmögliche Leistungsausnutzung Ihrer Solaranlage.
Einsatzempfehlungen:
MPPTplus+ Solar-Controller sind optimal für Solaranlagen geeignet, bei welchen die Modulspannung deutlich höher als die Batteriespannung liegt. Durch den Einsatz eines MPPTplus+ Solar-Controllers können bis zu 30 % der Solarpanelfläche eingespart werden, um eine vergleichbare Leistungsausbeute gegenüber herkömmlichen Solar-Ladereglern zu erreichen.
Gerade in nördlichen Breiten, wo trotz Sonnenbestrahlung die Temperatur des Solarmoduls niedrig bleibt, holen die MPPTplus+ Solar-Controller ein Optimum an Leistung aus Ihrer Solaranlage heraus.
Die wichtigsten Merkmale und Features:
MPPT - Ladeverfahren: hocheffizient, schnell, batterieschonend
Maximum Power Point Tracker (MPPT)
Der effizienteste Arbeitspunkt der Solarmodule (MPPT) verändert sich durch verschiedene Einflüsse wie Temperatur, Bestrahlungsstärke und den Typ der Solarzellen. Hinter der MPPT-Regelung verbirgt sich eine Technik, die kontinuierlich die maximale Leistungsausbeute der Solar-Module ermittelt und nutzt. Der Spannungsüberschuss aus den Solar-Modulen wird dabei in einen höheren Ladestrom umgewandelt. Dieser höhere Ladestrom sorgt dafür, dass die Batterieladezeit verkürzt wird.
Automatische Erkennung der Systemspannung
Die MPPTplus+ Solar-Controller sind für den Betrieb in 12 V- und 24 V-Solar-Systemen geeignet. Sie erkennen selbständig, ob ein 12 V- bzw. 24 V-System angeschlossen ist. Über den DIP-Schalter besteht die Möglichkeit die Systemspannung manuell einzustellen.
Auswahl des Akku-Typs per DIP-Schalter
Die Solar-Controller sind perfekt ausgelegt für alle Blei-Akku-Typen (Blei-Säure, Blei-Gel, AGM) und LiFePO4-Akkus. Eine optimale Abstimmung des Ladeverhaltens auf die verschiedenen Akku-Typen wird durch den DIP-Schalter ermöglicht.
Automatische Temperaturkompensation
Beim Ladevorgang wird über den externen Temperatursensor die Temperatur gemessen und dadurch die Ladeschlussspannung dynamisch an die Temperaturbedingungen angepasst. Bei hohen Temperaturen wird die Ladeschlussspannung herabgesetzt - eine Überladung und unnötige Gasung werden vermieden. Bei niedrigen Temperaturen wird die Ladeschlussspannung erhöht, die Batterien können optimal nachgeladen werden.
Stromsparend: Zuschaltbare Standby-Funktion
Per DIP-Schalter kann die Standby-Funktion aktiviert bzw. deaktiviert werden.
Bei unzureichender Solarspannung wird der Solar-Laderegler in den Standby-Modus (wenn aktiviert) versetzt. Der Eigenverbrauch des MPPTplus+ Ladereglers wird somit um bis zu 80 % reduziert, die angeschlossene Batterie geschont und eine unnötige Entladung vermieden. Sobald ausreichend Solarspannung anliegt, kehrt der Solar-Laderegler automatisch aus dem Standby-Modus zurück.
Schaltbarer Lastausgang
Solar-Controller der MPPTplus+ Serie verfügen serienmäßig zusätzlich über einen schaltbaren Lastausgang. Dieser ist manuell per Drucktaster ein- bzw. ausschaltbar.
Mehrstufige Ladetechnologie - Abgestimmt auf den Akku-Typ
Das Ladeverfahren ist perfekt auf den ausgewählten Akku-Typ abgestimmt. Je nach Akku-Typ erfolgt die Ladung in einem zweistufigen bzw. dreistufigen Verfahren.
Equalisationsladung für optimale Akkupflege
Zur professionellen Akkupflege bietet der MPPTplus+ Solar-Controller für Blei-Akkus die Zusatzfunktion „Equalisationsladung“. Diese kann über den DIP-Schalter aktiviert werden. In diesem Modus wird für 60 Min. mit erhöhter Ladeschlussspannung geladen. Vorhandene Sulfatschichten im Akku werden abgebaut und die Lebendsauer des Akkus deutlich erhöht.
Equalisationsladung
Gut gepflegte Nass- bzw. Säurebatterien haben eine deutlich längere Lebensdauer. Bei längeren Standzeiten ohne Stromentnahme oder bei tiefentladenen Akkus empfehlen wir eine Nutzung der Funktion „Equalisationsladung“, um evtl. vorhandene, schädliche Sulfatschichten möglichst frühzeitig und vollständig zu lösen.
Steuerung und Überwachung per Fernbedienung oder Webbox-LCD
Die Solar-Controller der MPPTplus+ Serie sind optimal auf die IVT Wechselrichter der DSW-Serie abgestimmt.
Mithilfe des original IVT-Zubehörs - Fernbedienung (FB-04: kabelgebunden, FB-05: Funkversion) oder der Webbox-LCD (Computernetzwerk) - lassen sich bis zu 4 Geräte (DSW-Wechselrichter und MPPTplus+ Solar-Controller) individuell steuern und überwachen.
Individuelle Konfiguration und Auswertung des Solar-Controllers MPPTplus+
Mittels der Fernbedienungen bzw. der Webbox-LCD können Sie die Ladeschlussspannung, den Tiefentladeschutz und die Temperaturkompensation einstellen sowie die Solarleistung auswerten und überwachen. Der Ladestrom kann begrenzt werden, was vor allem beim Laden kleinerer Akkus von Bedeutung ist. Zudem lassen sich die Betriebszeiten des Lastausgangs programmieren.
Übersichtliches LCD-Display mit Grafiksymbolen
Mithilfe von eindeutigen Grafiksymbolen informiert das gut lesbare und klar strukturierte LCD-Display den Benutzer umfassend über den aktuellen Betriebszustand des Systems.
- Es liegt keine Solarspannung an/Gerät im Standby-Modus
- Es liegt ausreichend Solarspannung an
- Batteriestatusanzeige
- Verwendetes Spannungssystem
- Statusanzeige Lastausgang an/aus
- Überspannung am Batterieeingang
- 2 USB-Anschlüsse für externe Fernbedienungen FB-04/FB-05 oder Webbox-LCD
- DIP-Schalter zur Funktionsauswahl
- Manuelle Bestätigung der Batterieauswahl
- Ein-/Ausschalter für Lastausgang
- Anschluss für externen Temperatursensor
- Robustes Metallgehäuse mit Lüftungsschlitzen
- Anschluss für Solarmodul über Schraubklemme
- Anschluss für Solarbatterie
- Auswechselbare Flachsicherung (je nach Modell 10 A, 20 A oder 30 A)
- Anschluss Lastausgang
- Massive Metallleisten zur festen Installation
Über den Mikroprozessor werden alle wichtigen Schutzfunktionen, wie Überladung, Tiefentladeschutz und Übertemperaturschutz, vollautomatisch gesteuert.
Schutz vor Überladung
Sobald die Ladeschlussspannung erreicht ist, schaltet der Solar-Laderegler den Ladestrom ab. Ein Überladen und eine Schädigung der Solarbatterie wird so verhindert.
Schutz vor Tiefentladung mit automatischer Lastabschaltung bzw. Lastzuschaltung
Der Tiefentladeschutz bewirkt, dass der Solar-Controller den Lastausgang automatisch abschaltet, wenn die Batteriespannung unter die Mindestspannung sinkt. Sobald die Batterie nachgeladen wurde und die Batteriespannung über die Rücksetzspannung steigt, schaltet der Solar-Laderegler den Lastausgang automatisch wieder zu.
Schutz vor Überhitzung
Die MPPTplus+ Solar-Laderegler sind gegen Überhitzung geschützt. Ein eingebauter Temperatursensor sorgt dafür, dass bei zu starker Erwärmung (> 85 °C) der Laderegler automatisch abgeschaltet wird. Sobald sich der Laderegler abgekühlt hat, schaltet er sich automatisch wieder ein.
Schutz vor Kurzschluss und Verpolung
Die Regler sind je nach Ausführung mit einer 10 A, 20 A oder 30 A Flachsicherung gegen Kurzschluss abgesichert sowie gegen Verpolung geschützt.
Rückstromsperre
Alle IVT Solar-Laderegler sind serienmäßig mit einer Rückstromsperre ausgestattet. Bei zu geringer Solarleistung, z.B. in der Dämmerung oder nachts, verhindert die Rückstromsperre die Rückentladung der Batterie über das Solarmodul.
3 Jahre Hersteller-Garantie
IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern.
Lieferumfang
- MPPTplus+ Solar-Controller 30 A
- Externer Temperaturfühler
- Bedienungsanleitung in DE, GB, FR, NL
IV0-117
