Fabrikant: |
ELMAG
|
Fabrieksnummer: | 82620 |
EAN: | 9004853826207 |
Technische gegevens:
- Slijpdiameter buiten max./min.: 200/8mm
- Slijpdiameter binnen max./min.: 100/13mm
- Slijplengte buiten max./min.: 500/125mm
- Werkstukgewicht max.: 80kg
- Klemdiameter buiten/binnen: 8-60 / 10-90mm
- Middenbreedte: 500 mm
- Tiphoogte: 135 mm
- Spindelmontage / losse kop Morseconus: MK 4
- Draaihoek bovenste deel van de kop: 45-0-45°
- V-riemaandrijftrappen: 3nr.
- Roterende spilaandrijving Schakeltrappen: 2No.
- Roterende spiltoerentallen niveau 1: 60/85/230 tpm
- Roterende spiltoerentallen niveau 2: 120/170/460 tpm
- Klauwplaat Ø: 160 mm
- Slijpschijf Ø buiten max./min.: 400/280mm
- Slijpschijf Ø binnen: 203mm
- Breedte slijpschijf: 50 mm
- Toerental slijpschijfas: 1670 tpm
- Slijpstok kruisijlgang: 200 mm/min
- Slijpstok kruis snelmeting: 25 mm
- Slijpstok dwarshandwielrotatie: 1 mm/omw
- Draaihoek slijpstaaf: 180°
- Klemweg van de losse kop: 25 mm
- Slijptafel langsvoeding max.: 600mm
- Slijptafelhoek rechts/links: 3/9°
- Inwendig rondslijpgereedschap max.: 40x32x6mm
- Inwendig rondslijpgereedschap min.: 10x10x3mm
- Snelheid intern rondslijpgereedschap max.: 20.000 tpm
- Debiet koelvloeistofpomp: 16 l/min
- Motorvermogen molen: 4000W
- Snelheid molenmotor (50 Hz): 3000 tpm
- Vermogen van de kopmotor, snelheid 1/2: 450/750W
- Motortoerental kop 1/2 (50 Hz): 750/1500 tpm
- Vermogen hydraulische oliepomp: 750 W
- Vermogen koelvloeistofpomp: 125W
- Netaansluiting: 400/50-60V/Hz
- Lengte: 2500 mm
- Breedte: 1600 mm
- Hoogte: 1500 mm
- Gewicht: 2800 kg
- inclusief olievulling
- gedeconserveerd (ontvet)
- volledig gemonteerd en proefgedraaid
Klaar voor gebruik:

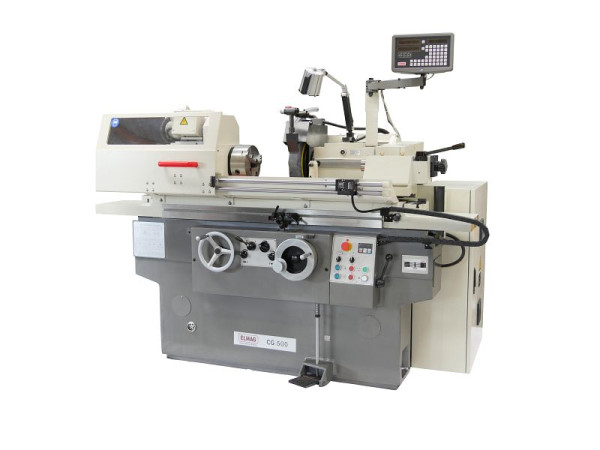

ELMAG rondslijpmachine, model CG 500, inclusief 2-assige positie-indicator 'SINO', 82620,... meer
ELMAG rondslijpmachine, model CG 500, inclusief 2-assige positie-indicator 'SINO', 82620, 9004853826207
De rondslijpmachine CG 500 bewerkt assen en boringen met een nauwkeurigheid van 0,001 mm. Het wordt gebruikt voor het nauwkeurig slijpen van geharde oppervlakken, externe en interne lagerzittingen, pas-, loop- en glijoppervlakken. Om slijpoppervlakken op assen te produceren, is de roterende spindel vergrendelbaar ontworpen. Breed toepassingsgebied De rondslijpmachine CG 500 maakt de bewerking mogelijk van assen met een diameter van 8 mm tot 200 mm en boringen van 13 mm tot 100 mm. Door het draaien van de vaste kop of de slijptafel kunnen slijphoeken tot 45-0-45° of conische rondingen tot 3 of 9° worden bereikt. De maallengte van de automatische langstoevoer is instelbaar tot maximaal 500 mm en minimaal 125 mm. Kortere slijplengtes moeten handmatig worden uitgevoerd – net zo nauwkeurig en gemakkelijk. Het maximaal toegestane werkstukgewicht bedraagt 80 kg. Zes snelheidsniveaus bieden voldoende ruimte voor het instellen van een optimale maalsnelheid. De lengtedoorvoersnelheid kan worden aangepast tussen 0,05 en 2 m/min. Met SINO positieweergave De machine is voorzien van een SINO meet- en weergavesysteem (nauwkeurigheid 0,001 mm). De slijpschijf kan daardoor uiterst nauwkeurig worden aangestuurd en afgesteld. Eenvoudig te bedienen Het werkstuk wordt op een drieklauwplaat, op een meeneemschijf of tussen de centerpunten geklemd. De losse kop kan hydraulisch gesloten worden. Dunne werkstukken worden ondersteund door een ring. De machine is uitgerust met een ijlgangaandrijving voor de langs- en dwarsas en biedt een zeer eenvoudige bediening in zowel handmatige als automatische bediening: werkstuk vastklemmen, toerental instellen, spindelaandrijving en slijpschijfmotor inschakelen, koelvloeistofpomp inschakelen, plaats de slijpschijf op het werkstuk, stel de slijpcapaciteit in, verplaats de langsvoeding handmatig. Bedien met het handwiel of stel de langsvoeding in en schakel de automatische modus in. Standaarduitrusting - Rondslijpmachine CG 500, digitale positie-indicator SINO, slijpschijf, slijpschijftrekker (dresser), balansas van de slijpschijf, inwendig rondslijpgereedschap Ø 18/10/6/5 mm, klemstangen voor inwendig rondslijpgereedschap , Morseconus MK 4, drieklauwplaat en spanhouder, stasteun, koelsmeersysteem en hydraulische unit, halogeen machinelamp, gereedschap/gebruiksaanwijzing/CE
De rondslijpmachine CG 500 bewerkt assen en boringen met een nauwkeurigheid van 0,001 mm. Het wordt gebruikt voor het nauwkeurig slijpen van geharde oppervlakken, externe en interne lagerzittingen, pas-, loop- en glijoppervlakken. Om slijpoppervlakken op assen te produceren, is de roterende spindel vergrendelbaar ontworpen. Breed toepassingsgebied De rondslijpmachine CG 500 maakt de bewerking mogelijk van assen met een diameter van 8 mm tot 200 mm en boringen van 13 mm tot 100 mm. Door het draaien van de vaste kop of de slijptafel kunnen slijphoeken tot 45-0-45° of conische rondingen tot 3 of 9° worden bereikt. De maallengte van de automatische langstoevoer is instelbaar tot maximaal 500 mm en minimaal 125 mm. Kortere slijplengtes moeten handmatig worden uitgevoerd – net zo nauwkeurig en gemakkelijk. Het maximaal toegestane werkstukgewicht bedraagt 80 kg. Zes snelheidsniveaus bieden voldoende ruimte voor het instellen van een optimale maalsnelheid. De lengtedoorvoersnelheid kan worden aangepast tussen 0,05 en 2 m/min. Met SINO positieweergave De machine is voorzien van een SINO meet- en weergavesysteem (nauwkeurigheid 0,001 mm). De slijpschijf kan daardoor uiterst nauwkeurig worden aangestuurd en afgesteld. Eenvoudig te bedienen Het werkstuk wordt op een drieklauwplaat, op een meeneemschijf of tussen de centerpunten geklemd. De losse kop kan hydraulisch gesloten worden. Dunne werkstukken worden ondersteund door een ring. De machine is uitgerust met een ijlgangaandrijving voor de langs- en dwarsas en biedt een zeer eenvoudige bediening in zowel handmatige als automatische bediening: werkstuk vastklemmen, toerental instellen, spindelaandrijving en slijpschijfmotor inschakelen, koelvloeistofpomp inschakelen, plaats de slijpschijf op het werkstuk, stel de slijpcapaciteit in, verplaats de langsvoeding handmatig. Bedien met het handwiel of stel de langsvoeding in en schakel de automatische modus in. Standaarduitrusting - Rondslijpmachine CG 500, digitale positie-indicator SINO, slijpschijf, slijpschijftrekker (dresser), balansas van de slijpschijf, inwendig rondslijpgereedschap Ø 18/10/6/5 mm, klemstangen voor inwendig rondslijpgereedschap , Morseconus MK 4, drieklauwplaat en spanhouder, stasteun, koelsmeersysteem en hydraulische unit, halogeen machinelamp, gereedschap/gebruiksaanwijzing/CE
EL0-2102
U ontvangt uw persoonlijke bon van €15 bij uw orderbevestiging
Winkel voor meer dan €200 en ontvang een waardebon van €15 voor uw volgende bestelling van meer dan €200
15€
40.111,50 €*
33.150,00 €
excl. btw
*incl. btw. Gratis verzending
Gratis verzending!
Levertijd 2-3 maanden
Veilig betalen
ELMAG rondslijpmachine, model CG 500, inclusief 2-assige positie-indicator 'SINO', 82620
Voeg dit item toe en profiteer van snelle verzending
Populair product! 12 Mensen hebben het al in hun winkelwagen
Gratis VERZENDING - Rechtstreeks van de fabrikant!
Topverkoper in de winkel!
Bewezen product
Internationale topmerken vertrouwen ons al!
Veilig winkelen
- Gratis verzending vanaf 50€
- Snelle levering
- Uw persoonlijke kopersbescherming
Fabrikant: |
ELMAG
|
Fabrieksnummer: | 82620 |
EAN: | 9004853826207 |
Technische gegevens:
- Slijpdiameter buiten max./min.: 200/8mm
- Slijpdiameter binnen max./min.: 100/13mm
- Slijplengte buiten max./min.: 500/125mm
- Werkstukgewicht max.: 80kg
- Klemdiameter buiten/binnen: 8-60 / 10-90mm
- Middenbreedte: 500 mm
- Tiphoogte: 135 mm
- Spindelmontage / losse kop Morseconus: MK 4
- Draaihoek bovenste deel van de kop: 45-0-45°
- V-riemaandrijftrappen: 3nr.
- Roterende spilaandrijving Schakeltrappen: 2No.
- Roterende spiltoerentallen niveau 1: 60/85/230 tpm
- Roterende spiltoerentallen niveau 2: 120/170/460 tpm
- Klauwplaat Ø: 160 mm
- Slijpschijf Ø buiten max./min.: 400/280mm
- Slijpschijf Ø binnen: 203mm
- Breedte slijpschijf: 50 mm
- Toerental slijpschijfas: 1670 tpm
- Slijpstok kruisijlgang: 200 mm/min
- Slijpstok kruis snelmeting: 25 mm
- Slijpstok dwarshandwielrotatie: 1 mm/omw
- Draaihoek slijpstaaf: 180°
- Klemweg van de losse kop: 25 mm
- Slijptafel langsvoeding max.: 600mm
- Slijptafelhoek rechts/links: 3/9°
- Inwendig rondslijpgereedschap max.: 40x32x6mm
- Inwendig rondslijpgereedschap min.: 10x10x3mm
- Snelheid intern rondslijpgereedschap max.: 20.000 tpm
- Debiet koelvloeistofpomp: 16 l/min
- Motorvermogen molen: 4000W
- Snelheid molenmotor (50 Hz): 3000 tpm
- Vermogen van de kopmotor, snelheid 1/2: 450/750W
- Motortoerental kop 1/2 (50 Hz): 750/1500 tpm
- Vermogen hydraulische oliepomp: 750 W
- Vermogen koelvloeistofpomp: 125W
- Netaansluiting: 400/50-60V/Hz
- Lengte: 2500 mm
- Breedte: 1600 mm
- Hoogte: 1500 mm
- Gewicht: 2800 kg
- inclusief olievulling
- gedeconserveerd (ontvet)
- volledig gemonteerd en proefgedraaid
Klaar voor gebruik:
ELMAG rondslijpmachine, model CG 500, inclusief 2-assige positie-indicator 'SINO', 82620,... meer
ELMAG rondslijpmachine, model CG 500, inclusief 2-assige positie-indicator 'SINO', 82620, 9004853826207
De rondslijpmachine CG 500 bewerkt assen en boringen met een nauwkeurigheid van 0,001 mm. Het wordt gebruikt voor het nauwkeurig slijpen van geharde oppervlakken, externe en interne lagerzittingen, pas-, loop- en glijoppervlakken. Om slijpoppervlakken op assen te produceren, is de roterende spindel vergrendelbaar ontworpen. Breed toepassingsgebied De rondslijpmachine CG 500 maakt de bewerking mogelijk van assen met een diameter van 8 mm tot 200 mm en boringen van 13 mm tot 100 mm. Door het draaien van de vaste kop of de slijptafel kunnen slijphoeken tot 45-0-45° of conische rondingen tot 3 of 9° worden bereikt. De maallengte van de automatische langstoevoer is instelbaar tot maximaal 500 mm en minimaal 125 mm. Kortere slijplengtes moeten handmatig worden uitgevoerd – net zo nauwkeurig en gemakkelijk. Het maximaal toegestane werkstukgewicht bedraagt 80 kg. Zes snelheidsniveaus bieden voldoende ruimte voor het instellen van een optimale maalsnelheid. De lengtedoorvoersnelheid kan worden aangepast tussen 0,05 en 2 m/min. Met SINO positieweergave De machine is voorzien van een SINO meet- en weergavesysteem (nauwkeurigheid 0,001 mm). De slijpschijf kan daardoor uiterst nauwkeurig worden aangestuurd en afgesteld. Eenvoudig te bedienen Het werkstuk wordt op een drieklauwplaat, op een meeneemschijf of tussen de centerpunten geklemd. De losse kop kan hydraulisch gesloten worden. Dunne werkstukken worden ondersteund door een ring. De machine is uitgerust met een ijlgangaandrijving voor de langs- en dwarsas en biedt een zeer eenvoudige bediening in zowel handmatige als automatische bediening: werkstuk vastklemmen, toerental instellen, spindelaandrijving en slijpschijfmotor inschakelen, koelvloeistofpomp inschakelen, plaats de slijpschijf op het werkstuk, stel de slijpcapaciteit in, verplaats de langsvoeding handmatig. Bedien met het handwiel of stel de langsvoeding in en schakel de automatische modus in. Standaarduitrusting - Rondslijpmachine CG 500, digitale positie-indicator SINO, slijpschijf, slijpschijftrekker (dresser), balansas van de slijpschijf, inwendig rondslijpgereedschap Ø 18/10/6/5 mm, klemstangen voor inwendig rondslijpgereedschap , Morseconus MK 4, drieklauwplaat en spanhouder, stasteun, koelsmeersysteem en hydraulische unit, halogeen machinelamp, gereedschap/gebruiksaanwijzing/CE
De rondslijpmachine CG 500 bewerkt assen en boringen met een nauwkeurigheid van 0,001 mm. Het wordt gebruikt voor het nauwkeurig slijpen van geharde oppervlakken, externe en interne lagerzittingen, pas-, loop- en glijoppervlakken. Om slijpoppervlakken op assen te produceren, is de roterende spindel vergrendelbaar ontworpen. Breed toepassingsgebied De rondslijpmachine CG 500 maakt de bewerking mogelijk van assen met een diameter van 8 mm tot 200 mm en boringen van 13 mm tot 100 mm. Door het draaien van de vaste kop of de slijptafel kunnen slijphoeken tot 45-0-45° of conische rondingen tot 3 of 9° worden bereikt. De maallengte van de automatische langstoevoer is instelbaar tot maximaal 500 mm en minimaal 125 mm. Kortere slijplengtes moeten handmatig worden uitgevoerd – net zo nauwkeurig en gemakkelijk. Het maximaal toegestane werkstukgewicht bedraagt 80 kg. Zes snelheidsniveaus bieden voldoende ruimte voor het instellen van een optimale maalsnelheid. De lengtedoorvoersnelheid kan worden aangepast tussen 0,05 en 2 m/min. Met SINO positieweergave De machine is voorzien van een SINO meet- en weergavesysteem (nauwkeurigheid 0,001 mm). De slijpschijf kan daardoor uiterst nauwkeurig worden aangestuurd en afgesteld. Eenvoudig te bedienen Het werkstuk wordt op een drieklauwplaat, op een meeneemschijf of tussen de centerpunten geklemd. De losse kop kan hydraulisch gesloten worden. Dunne werkstukken worden ondersteund door een ring. De machine is uitgerust met een ijlgangaandrijving voor de langs- en dwarsas en biedt een zeer eenvoudige bediening in zowel handmatige als automatische bediening: werkstuk vastklemmen, toerental instellen, spindelaandrijving en slijpschijfmotor inschakelen, koelvloeistofpomp inschakelen, plaats de slijpschijf op het werkstuk, stel de slijpcapaciteit in, verplaats de langsvoeding handmatig. Bedien met het handwiel of stel de langsvoeding in en schakel de automatische modus in. Standaarduitrusting - Rondslijpmachine CG 500, digitale positie-indicator SINO, slijpschijf, slijpschijftrekker (dresser), balansas van de slijpschijf, inwendig rondslijpgereedschap Ø 18/10/6/5 mm, klemstangen voor inwendig rondslijpgereedschap , Morseconus MK 4, drieklauwplaat en spanhouder, stasteun, koelsmeersysteem en hydraulische unit, halogeen machinelamp, gereedschap/gebruiksaanwijzing/CE
