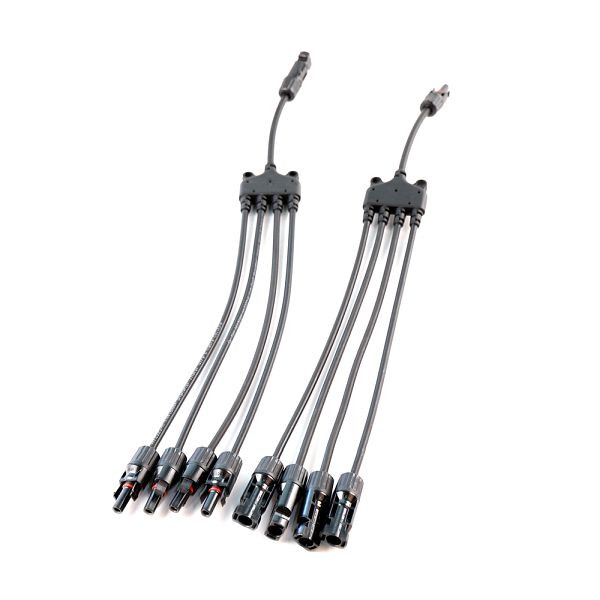

Offgridtec 4-voudige aftakdoos T-connector inclusief kabelverlenging (paar), 8-01-010339

Offgridtec 4-voudige stekkerdoos T-connector inclusief kabelverlenging (paar), 8-01-010339, 4250983260076

De Offgridtec 4-voudige aftakdozen inclusief kabelverlenging (MPN 010339) zijn compatibel met solarconnectoren en worden gebruikt om 4 modules parallel aan te sluiten. Qua opbouw zijn ze identiek aan de 2-weg aftakdozen, maar deze aftakdozen verbinden 4 modules in plaats van 2 en hebben een kabelverlenging. (Totale lengte artikel: ca. 54 cm)

Belangrijke artikelkenmerken

• Aftakdozen voor het parallel aansluiten van meerdere zonnepanelen
• Geschikt voor kabels met een doorsnede van 4mm²-6mm²
• Compatibel met zonne-connectoren
• Ideaal voor 12V-systemen en? Dunnefilmmodules
• Eenvoudig kliksysteem / kliksluiting
• Beschermingsklasse IP67 wanneer aangesloten

Wat betekent parallelle verbinding?
Bij parallelschakeling worden de plus- en minlijnen gebundeld op één uitgang. Dit circuit zorgt ervoor dat de stroom toeneemt en de spanning hetzelfde blijft.
Praktijkvoorbeeld: Wilt u 3 zonnepanelen van 100W (Imp=5,56A Vmp=17,8V) op een laadregelaar met 20A en een ingangsspanning van max. 30V? Gelijkstroom aansluiten? Om ervoor te zorgen dat u de toegestane ingangsspanning niet overschrijdt, moet u de modules parallel schakelen. Dus plus naar plus en min naar min.
Als je nu de streng meet, zou je onder ideale lichtomstandigheden de volgende waarden moeten kunnen meten: Imp=16,68A en Vmp=17,8V.? Hierdoor past uw zonneconfiguratie perfect bij de laadregelaar.

Leveringsomvang:
1x paar Offgridtec 4-voudige aftakdozen T-connectoren inclusief kabelverlenging
