Offgridtec Solar-Direct 1620W HMS-1600 zonnestelsel glazen kas netwerkvoeding - 10m HMS aansluitkabel, 4-01-018455-004

Offgridtec Solar-Direct 1620W HMS-1600 zonnestelsel glaskas netwerkvoeding - 10m HMS aansluitkabel, 4-01-018455-004, 4262440562005

De Solar-Direct complete systemen van Offgridtec bieden u een uitstekende mogelijkheid om een deel van de benodigde huishoudelijke elektriciteit zelf op te wekken en daarmee uw totale elektriciteitsverbruik aanzienlijk te verminderen. Naast de vier 405W sterke glas-glas modules bevat dit systeem de perfect bijpassende en compacte micro-omvormer HMS-1600-4T. Om alles met elkaar te kunnen verbinden is er een HMS aansluitkabel verkrijgbaar, deze is zeer eenvoudig te installeren middels het plug and play principe. Optioneel is een DTU-Lite-S verkrijgbaar, die de informatie en gegevens van de omvormer registreert met behulp van een sub-1G-radiooplossing en deze via WLAN-technologie naar het Hoymiles S-Miles Cloud-monitoringsysteem verzendt.

• Half-cut-celtechnologie
• verlaagde hotspottemperatuur
• Hoogwaardige energieproductie met hoge MPPT-nauwkeurigheid
• Optimale systeembetrouwbaarheid

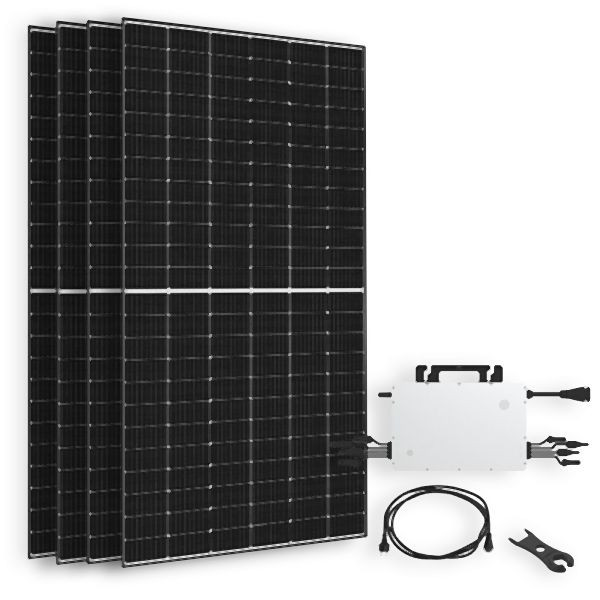

Het complete zonnestelsel bevat:

• 4xLuxen Solar 405W mono bifaciaal glas-glas zonnepaneel Luxneri-serie S5
• 1xHoymiles HMS-1600-4T micro-omvormermodule-omvormer
• 1x Hoymiles HMS-verbindingskabel Field Connector Plug&Play (selecteerbare lengte 5m – 10m – 15m)
• 1xHoymiles ontkoppelingshulpmiddel voor AC Box HMS Micro-omvormer Disconnect Tool
• Optioneel verkrijgbaar: Hoymiles DTU-Lite-S WLAN-datatransmissie-eenheid voor HMT / HMS

Luxen Solar 405W glas-glas zonnepaneel
Het monokristallijne en bifaciale zonnepaneel 405W S5 van Luxen Solar (MPN: LNVB-405MD) maakt indruk met een combinatie van verschillende technologieën, zoals doping met het metaal gallium, dat het fenomeen van door licht veroorzaakte degradatie voorkomt. Om de prestaties te verbeteren werd bij de productie ook gebruik gemaakt van halfceltechnologie. En fabrikant Luxen vertrouwt op zijn product: het garandeert een levensduur van 30 jaar.

• Gallium-doping
• verlaagde hotspottemperatuur
• Half-cut-celtechnologie
• hoge celefficiëntie van meer dan 20%
• 30 jaar prestatiegarantie en 12 jaar productgarantie

Technische data

• maximaal vermogen: 405W
• Modulespanning (Vmp): 37,33 V
• Max. stroom (Imp): 10,85A
• Nullastspanning (Voc): 44,42 V
• Kortsluitstroom (Isc): 11,82A
• Module-efficiëntie: 20,74%
• Afmetingen: 1722 x 1134 x 30 mm
• Bedrijfstemperatuurbereik: -40°C tot +85°C
• max. bedrijfsspanning: 1500V DC
• Gewicht: 23,5 kg

HMS-1600-4T
De HMS-1600 (MPN: HMS-1600-4T) van Hoymiles is de perfecte micro-omvormer voor uw balkoncentrale. De compacte, lichtgewicht (slechts 4,7 kg) is geschikt voor de productie van zonne-energie met maximaal vier zonnepanelen met een vermogen van elk 320W tot 540W+. Net als alle andere micro-omvormers van Hoymiles is hij geschikt voor lange bedrijfsuren en brede toepassing van PV-modules, omdat de inbedrijfstelling zeer laag is (slechts 22 V) en het DC-ingangsbereik van de bedrijfsspanning (16-60 V) extreem breed is.

Vergeleken met het vorige model uit de HM-serie biedt de HMS-1600-4T meer veiligheid voor zonne-energiecentrales op daken dankzij de snelle uitschakeling en een geïsoleerde transformator. De nieuwe Sub-1G draadloze oplossing maakt een stabielere communicatie met de Hoymiles-gateway DTU mogelijk.

• Minimaliseren van de effecten van bijvoorbeeld schaduw, stof of veroudering door middel van MPPT
• Hoogwaardige energieproductie met hoge MPPT-nauwkeurigheid
• Optimale systeembetrouwbaarheid
• Piekefficiëntie van 96,7%
• 12 jaar productgarantie
• Hoge veiligheid dankzij geïntegreerde beveiligingsfuncties
• makkelijke installatie
• Lange levensduur
• Voldoet aan EN50549-1:2019, VDE-AR-N 4105: 2018, VFR2019, IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4, IEC/EN 61000 -3-2/-3

Technische data

• Aanbevolen modulevermogen: tot 320W - 540+W (per module)
• MPPT-spanningsbereik: 16-60V
• Inschakelspanning: 22V
• Maximale ingangsspanning: 65V
• Maximale ingangsstroom: 4*12,5A
• Maximale kortsluitstroom: 4*20A
• Nominaal uitgangsvermogen: 1600VA
• Nominale uitgangsstroom: 6,96A
• Nominale uitgangsspanning/bereik: 230V / 180-275V
• CEC-piekefficiëntie: 96,70%
• Omgevingstemperatuurbereik: -40°C - +65°C
• Afmetingen (BxHxD): 331 x 218 x 36,6 mm
• Gewicht: 4,7 kg
• Behuizingsklasse: IP67

DTU-Lite-S
De Hoymiles Gateway DTU-Lite-S is een datatransmissie-eenheid die informatie en gegevens van micro-omvormers verzamelt met behulp van een draadloze sub-1G-oplossing en deze via WiFi-technologie naar het Hoymiles S-Miles Cloud-monitoringsysteem verzendt.

• Eenvoudige installatie dankzij plug-and-play
• Bewaking van paneelniveau, met maximaal 99 zonnepanelen
• Gegevens en alarmen van micro-omvormers op S-Miles Toolkit in realtime
• Onderhoud op afstand van het systeem via de S-Miles Cloud
• Directe verbinding (USB-poort)

functionaliteit
De datatransmissie-eenheid DTU-Lite-S heeft een monitoringcapaciteit voor maximaal 99 zonnepanelen. Dit maakt het systeem ideaal voor een grote verscheidenheid aan PV-systemen. Gebruikers kunnen de gegevens en alarmen eenvoudig en snel op moduleniveau uitlezen. Via de Hoymiles S-Miles Cloud kan de bediening en het onderhoud op afstand van het PV-systeem op elk moment en vanaf elke locatie worden uitgevoerd.

S-Miles-account aanmaken
Het S-Miles account kan rechtstreeks door de eindgebruiker worden aangemaakt. De instructies van Hoymiles vindt u in de downloadsectie van dit artikel.

Technische data

• Type: Sub-1G
• Maximale afstand (open terrein en afhankelijk van de installatieomgeving): tot 400m
• Gegevenslimiet voor monitoring van zonnepanelen: 99
• Signaal: WiFi:802.11b/g/n
• Scannen: elke 15 minuten
• Led scherm
• Lokale APP: S-Miles Toolkit
• Type stroomverbruik 1,0 W / max. 5,0 W
• Ingangsspanning: 5V
• Omgevingstemperatuurbereik: -20 tot +55°C
• Afmetingen (BxHxD): 143 x 33 x 12,5 mm
• Gewicht: 0,1 kg
• Micro-omvormermodel: HMS- en HMT-serie

HMS-verbindingskabel Veldconnector Plug&Play
De Hoymiles HMS Plug&Play aansluitkabel is speciaal ontworpen voor gebruik in PV-systemen met slechts één HMS-omvormer. Het bestaat uit een veldconnector, een AC-kabel en een AC-stekker. De veldconnector wordt aangesloten op de omvormer en de stekker op het stopcontact. Dankzij dit eenvoudige plug-and-play-ontwerp kan de gebruiker het individuele omvormersysteem eenvoudig en snel op het elektriciteitsnet aansluiten. De aansluiting op het elektriciteitsnet mag alleen door een elektricien worden uitgevoerd.

Hoymiles HMS kabelsysteem
Het HMS-kabelsysteem is een innovatieve oplossing voor de bekabeling van Hoymiles HMS-omvormers in PV-systemen. Het biedt een gebruiksvriendelijk plug-and-play-ontwerp dat een eenvoudigere, snellere en betrouwbaardere installatie mogelijk maakt. Met het flexibele HMS-kabelsysteem kan de gebruiker kabels van verschillende afmetingen of lengtes combineren om op kosteneffectieve wijze de gewenste bekabelingsconfiguratie te implementeren.

Technische data

• Componenten: HMS-veldconnector + kabel + AC-stekker
• Kabeltype: PV07AC-F
• Kabellengte: 3m
• Diameter: 1,5 mm2;
• Nominale spanning: 250V
• Nominale stroom: 12A
• Temperatuurbereik: -40 tot 85°C
