Offgridtec Solar-Direct 1640W HM-1500 zonnesysteem Volledig Zwart Schuko-aansluiting - 15m aansluitkabel - balkonrailing installatieset, 4-01-014535-027

Offgridtec Solar-Direct 1640W HM-1500 zonnesysteem Volledig Zwart Schuko-aansluiting - 15m aansluitkabel - balkonrailing installatiekit, 4-01-014535-027, 4260737984967

De complete zonnesystemen van Offgridtec (MPN 014535) zijn een ideale manier om een deel van de huishoudelijke elektriciteit die u nodig heeft zelf te produceren en uw totale elektriciteitskosten aanzienlijk te verlagen. De systemen bevatten naast een zonnepaneel en een geschikte micro-omvormer alles wat nodig is om aan te sluiten op het elektriciteitsnet in huis en eventueel op de balkonleuning of het dak te monteren. De set is ontworpen om de modules naast elkaar te monteren.

Hoe werkt een zonnestelsel?
Het compacte Offgridtec-zonnesysteem bestaat uit een zonnepaneel en de bijpassende Hoymiles-micro-omvormer voor voeding in het eigen elektriciteitsnet. De omvormer wordt idealiter rechtstreeks op de onderbouw van de zonnemodule bevestigd en via de zonneconnector op de zonnemodule aangesloten. De AC-kabel wordt via de Betteri-aansluiting van de omvormer aangesloten en rechtstreeks naar het juiste stopcontact geleid. Hier kunt u kiezen tussen aansluiting op het gebruikelijke Schuko-stopcontact of op een Wieland-stopcontact, dat indien geselecteerd bij de levering is inbegrepen.
Om de in het elektriciteitsnet opgewekte zonne-energie te kunnen gebruiken, is er geen speciale instelling nodig. Als er al elektriciteit uit lokale bronnen beschikbaar is, gebruiken de apparaten in het huishouden deze eerst en vullen deze indien nodig aan met netstroom.

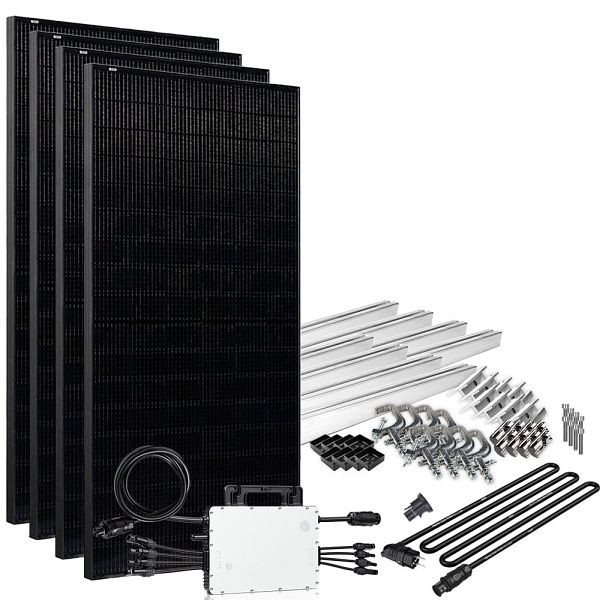

Het complete zonnestelsel bevat:

• 4x Luxen Solar 410W Full Black zonnepaneel LUXPOWER SERIES 5
• 1x Hoymiles HM-1500 micro-omvormer
• 1x verbindingskabel Betteri BC01 stopcontact naar Schuko stopcontact (lengte selecteerbaar 5m - 10m - 15m)
• 4x 3m 6mm² MC-4 aansluitkabel stekker/busverlenging
• Of 1x aansluitkabel Betterie B01 stopcontact naar Wieland RST20I3S aansluiting (lengte selecteerbaar 5m - 10m - 15m)
• Optioneel verkrijgbaar: Installatiepakket voor balkonleuningen - plat dak - gewoon dak - pannendak - golf-ethernit- en plaatstalen dak (de betreffende sets bevatten 1,25 m lange profielrails geschikt voor het zonnesysteem)

Luxen 410W LUXPOWER SERIES 5 (volledig zwart) - rendement van 21%
Het Luxpower 410W Full Black zonnepaneel uit de Serie 5 van Luxen Solar is een monokristallijne en moderne module met gallium-gedoteerde technologie en 108 halfcelindeling. Dankzij de multi-busbar-technologie, drie geïntegreerde bypass-diodes en de tweedelige opstelling van de celstrings biedt dit zonnepaneel een hoge hotspot-weerstand bij solo-gebruik en een solide stroomopbrengst bij strings met veel modules, zelfs in weinig licht en gedeeltelijke schaduw. Het elegante volledig zwarte ontwerp maakt het een goede keuze als het gaat om het vinden van een zonnecel voor daksystemen op woongebouwen of voor balkonenergiecentrales en vele andere toepassingsgebieden.

Kenmerken

• Gallium-gedoteerde technologie
• Verlaagde hotspottemperatuur
• Multi-busbar-technologie
• 3 bypass-diodes
• PID-bestendigheid (uitstekende anti-PID-prestatiegarantie dankzij geoptimaliseerde massaproductieprocessen en materiaalcontrole)
• Verbeterde prestaties bij weinig licht
• Verbeterde mechanische weerstand tegen invloeden van buitenaf
• Hoog rendement van 21%
• Productgarantie van de fabrikant: 25 jaar

Gallium-gedoteerde technologie
Galliumdoping is een methode om door licht geïnduceerde afbraak (LID) te voorkomen. Het verkennen van deze technologie zal zeker leiden tot betere prestaties van zonnecellen en PV-modules, en tot een verbetering van hun prestaties en betrouwbaarheid op de lange termijn.

Verlaagde hotspottemperatuur
Nog een voordeel van halve productie Door de elektrische stroom van zowel de cellen als de celstrings te halveren, kan de hotspottemperatuur met 50% worden verlaagd, wat de betrouwbaarheid van de PV-module vergroot.

25% minder thermisch vermogensverlies
Omdat de gehalveerde cellen slechts de helft van de werkstroom hebben, kan het thermische vermogensverlies van de PV-module tijdens bedrijf aanzienlijk worden verminderd met 25%, en is de bedrijfstemperatuur van de PV-module ook lager, wat de betrouwbaarheid van de PV-module verbetert en de algehele prestaties verbeterden.

Multi-busbar-technologie
Op elke PV-module bevinden zich rails. Dit zijn stroomrails die permanent op elke zonnecel zijn geprint. Ze absorberen de opgewekte gelijkstroom en leiden deze naar de rails. Door meer rails te gebruiken vermindert Luxen Solar de schaduw, verkort de transportroutes en vermindert de weerstand in de modules.

Technische data

• Vermogen (Pmax): 410 Wp
• Spanning (Vmp): 31,83 V
• Max. stroom (Imp): 12,88 A
• Open circuitspanning (Voc): 37,98 V
• Kortsluitstroom (Isc): 13,77 A
• Module-efficiëntie: 21%
• Bedrijfstemperatuur: -40°C - +85°C
• Max. systeemspanning: 1500 VDC (IEC)
• Celtype: half gesneden - monokristallijn
• Aantal cellen: 108 (6x18)
• Gewicht: 21 kg
• Afmetingen: 1722 x 1134 x 35 mm
• Beschermingsklasse aansluitdoos: IP68
• Modulekleur: zwart

Hoymiles HM-1500 Micro-omvormermodule-omvormer
De HM-1500 van Hoymiles is de perfecte micro-omvormer voor uw zonnesysteem en is geschikt voor de productie van zonne-energie met een zonnepaneel met een vermogen tot 470 watt piek. Net als alle andere micro-omvormers van Hoymiles is hij geschikt voor lange bedrijfsuren en brede toepassing van PV-modules, omdat de inbedrijfstelling zeer laag is (slechts 22 V) en het DC-ingangsbereik van de bedrijfsspanning (16-60 V) extreem breed is. De Hoymiles-micro-omvormer zet de door uw fotovoltaïsche installatie gegenereerde zonne-energie om in overeenstemming met het AC-net en voert deze rechtstreeks in het elektriciteitsnet.

• Aanbevolen modulevermogen: tot 470W
• Maximale ingangsspanning: 60V
• Maximale ingangsstroom: 4*11,5A
• Nominaal uitgangsvermogen: 1500VA
• Accuspanningsbereik: 16~60V
• Afmetingen (BxHxD): 280 x 176 x 33 mm
• Gewicht: 3,75 kg (inclusief 2,06 m AC-kabel)

Optionele bewaking van uw installatie is alleen mogelijk met een datatransmissie-eenheid (DTU). Hier kunt u kiezen tussen de DTU Lite en de DTU Pro (binnenkort verkrijgbaar in de winkel).

Verbindingsset
Als het om de aansluitkabel gaat, heb je de keuze tussen een aansluiting voor een normaal Schuko-stopcontact of een Wieland-stopcontact. Als u dienovereenkomstig kiest, bevat het complete systeem een AC-verlengkabel (in lengte selecteerbaar) met een Betteri BC01-stekker, geschikt voor de HM-1500-omvormer, aan het ene uiteinde en een haakse Schuko-stekker aan het andere uiteinde van de kabel. Hierdoor is het mogelijk om snel en eenvoudig verbinding te maken met de in Duitsland gebruikelijke Schuko-stopcontacten (stekkertype F). Als u voor de Wieland-versie kiest, heeft de AC-kabel aan het kabeluiteinde een haakse Wieland RST20I3S-stekker voor installatie in overeenstemming met de momenteel geldende technische voorschriften (bijvoorbeeld VDE-norm AR-N-4105). Het passende stopcontact is dan bij de levering inbegrepen. Bij de Wieland-stekker liggen de pinnen niet volledig bloot, zoals bij de Schuko-stekker, waardoor de kans op een boog tussen pin en stopcontact en daarmee de kans op oververhitting en brand wordt geminimaliseerd.

Optionele bevestigingssystemen
De Offgridtec zonnesystemen zijn verkrijgbaar met of zonder montagesets. U kunt kiezen uit montagesets voor:

• Balkonleuning: met bijpassende C-haken
• Plat dak: hellingshoek 10° - 60°
• Beverstaartdak: met beverstaartdakhaken
• Pannendak: met 3-voudig verstelbare dakhaken
• Golf-ethernit- en plaatstalen dak: met roestvrijstalen stokschroeven
